三、整流器的常見故障

整流器在使用過程中容易出現故障，即硅二極管短路、漏電或斷路等。這些故障的產生，都會引起整流器工作不正常，甚至不能工作。

1. 二極管短路二極管內部擊穿短路，變?yōu)閷?dǎo)體，磁電機工作時整流器沒有直流輸出，從而不能向用電設備供電和向蓄電池充電，同時會使蓄電池電流倒流回發電機，造成發電機繞組燒壞。

2. 二極管漏電二極管正、反向電阻相差太小，會產生漏電現象，使整流輸出的直流電壓降低，因此達不到滿意的整流效果。

3. 二極管斷路二極管內部斷路，交流電正半周不能通過，從而起不到整流作用，整流器輸出端無電壓，致使蓄電池電壓逐漸下降，用電設備不能正常工作。

四、整流器的故障檢查方法

如果發現整流器出現故障，應對其進行檢查。

整流器的主要故障是二極管損壞。在檢查二極管時，常用如下方法。

 1. 直觀檢查法用眼直接觀察二極管外殼是否有燒焦、裂縫等現象。如有上述現象說明二極管損壞。

 2. 手摸檢查法對可疑二極管用手指觸摸其外殼，如果感覺管殼溫度過高，甚至發燙，說明此二極管已擊穿或嚴重漏電。

 3. 試燈檢查法

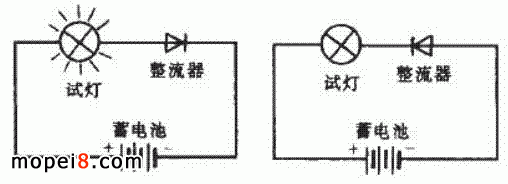

用蓄電池作電源，取一只儀表燈泡（燈泡額定電壓應與蓄電池電壓相等），對硅二極管進行單向?qū)щ娦阅軝z查。方法見圖 2-19 所示：在蓄電池正負極上各接一根導線，使其通過試燈交替地接在硅二極管的兩電極上，這樣測試兩次。如果試燈一次亮一次不亮，說明這只硅二極管是良好的；如果兩次都亮，說明硅二極管已擊穿短路不能使用；如果兩次測試試燈全不亮，說明硅二極管內部斷路而損壞。

 4. 萬用表檢查法

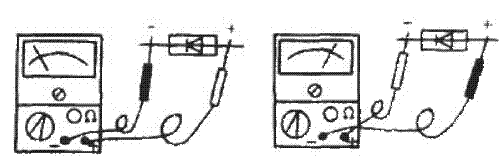

將萬用表置于歐姆擋，測硅二極管的電阻值，然后將正負表筆對調一下再測一次。若兩次測得的電阻一大一小，且大的那一次趨于無窮大，而小的那一次幾乎接近零，那么這只二極管是好的，見圖 2 -20 。在測量的同時還可以知道二極管兩端的正負。當指針指示小阻值時負表筆接的那一端為二極管的正極。

 兩次測量可能出現下面幾種情況：

（ 1 ）一次接近無窮大（ 10kΩ 以上），而一次較小（ 10Ω 以下），說明這只二極管是良好的。

（ 2 ）兩次都為無窮大（表針不動），說明這只二極管已斷路。

（ 3 ）兩次都很小（表針指示近似零），說明這只二極管已短路。

（ 4 ）兩次阻值都一樣（或大或�。�，說明這只二極管無整流作用。

（ 5 ）兩次測量的電阻值相差不太大，即為反向漏電，說明這只二極管整流性能不好。

（ 6 ）測量時電阻值不穩定，說明這只二極管內部接觸不良。在用萬用表測量整流器二極管時，應拆開整流器與定子繞組及其他電氣設備的連接線（尤其是蓄電池火線），以免測量時有誤或?qū)⑷f用表燒壞。
